| 加工定制：是 | 类型：变焦镜头 | 品牌：宾得 |
| 镜头结构：1/1.8″ | 滤镜口径：Φ105mm，P=1mmmm | 最大光圈：F360 |
| 最小光圈：F1.6 | 最近对焦距离：3 | 广角：23.0°～ 0.4°（9.0°～ 0.2°） |
| 拍摄角度：31.1°～ 0.6°（12.1°～ 0.2°）° | 镜头体积：5630g | 焦距：12mm～700mm（30.5mm～1680mm） |

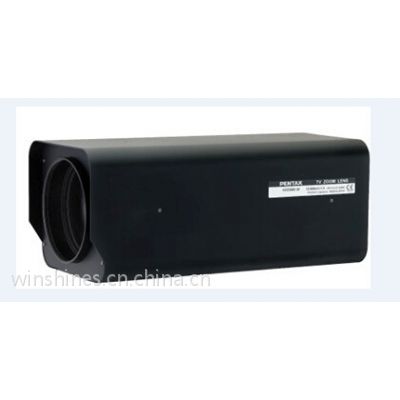

型号Model No. | H55ZAME系列 | |
规格Format Size | 1/1.8″ | |
接口Mount | C | |
焦距Focal Length | 12mm～700mm（30.5mm～1680mm） | |
增倍镜Extender（可选） | 2.5× | |
口径比Max. Aperture Ratio | 1:4.0 | |
光圈范围Iris Range | F4.0～F360 | |
最小物距Min. Object Distance | 7m | |
光圈驱动Aperture mode | DC/Video | |
水平视角 Angle of View (Horizontal) | 1/3″ | 23.0°～ 0.4°（9.0°～ 0.2°） |
1/1.8″ | 31.1°～ 0.6°（12.1°～ 0.2°） | |
后焦距Back Focal Length | 80.933mm（46.908mm） | |
法兰截距Flange Back Length | 17.526mm±0.05mm | |
滤镜尺寸Filter Size | Φ105mm，P=1mm | |
外形尺寸Dimension | 155mm(W)×138mm (H)× 355mm(D) | |
重量Weight | 5630g | |
分辨率Resolution | 2MP camera | |
预置位Preset Function | 支持 | |
透雾Haze Cut | 可选 | |
自动聚焦Auto Focus | 可选 | |
电气参数
视频驱动光圈镜头 Video drive iris lens | 电源Power supply | DC8V-15V less 40mA |
视频信号Video signal | V or VS | |
灵敏度调节Sensitivity adjustment | 0.5V(p-p) – 1.0V(p-p) at V signal level | |
光圈准确度Iris accuracy | ±20% at signal level | |
直流驱动光圈镜头驱动镜头 DC drive iris lens Driving voltage | 全开 Close to Open | +4V or less |
关闭 Open to Close | Over 0.5V (by spring) | |
聚焦变倍操作电压 Operation voltage of zoom and focus montors |
DC±6V – ±12V | |
操作温度Operating temperature range | -10°C - +50°C | |
抗震测试Seismic test | 震动波形 正弦波 全振幅 0.7mm 震动频率 10Hz～50Hz 扫描时间 3分钟 震动时间 三维方向震动各120分钟、共360分钟 | |
链接方式
预置位电压输入和输出反馈参数曲线
